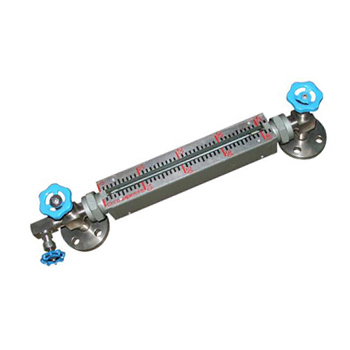

JP-UGS雙色石英管液位計

產品優勢：

合作客戶：

JP-UGS石英玻璃管液位計通過自然光在液體中折射的光學原理，借助濾色紅綠玻璃片，測量時，使液相顯示綠色，氣相顯示紅色，儀表通過上下連接法蘭與容器構成連通器，石英玻璃管液位計可以直接觀察到容器內介質液位的實際高度。由于液、氣相顯示反差很大，所以指示鮮明清晰。

一、石英玻璃管液位計技術參數：

1.特制的99.99%SiO2透明石英管，變形點1077℃，軟化點1730℃，

抗壓強度1170Kgt/cm2膨脹系數5.5×102，

經特殊工藝處理后具有耐高溫、高壓和優良的機械特性；

2.工作壓力：1.6、2.5、6.4、10.0MPa；

3.工作溫度：-50～+550℃　PH：≤7(在低溫低速環境下可≤10)；

4.測量范圍L：300、500、800、1100、1400、1700、2000、3000mm(測量范圍按中心距而制定)；

5.伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋；

6.法蘭連接尺寸：采用化工部新實施HG20592-20635-97法蘭標準，法蘭尺寸：DN20、PN2.5；

7.用戶采用其他法蘭標準，請說明；

8.石英玻璃管液位計如無特殊說明，一般采用直通型式；

9.如采用針型閥(即Ｃ型)，鋼球自動風痹壓力：＞0.2MPa；

10.重量：10～30Kg；

11.顯示高度與測量范圍關系(顯示高度即標尺高度)。

二、石英玻璃管液位計訂貨須知：

1.型號名稱

2.規格(中心距L)

3.材質(普通鋼或不銹鋼)

4.安裝形式：法蘭規格

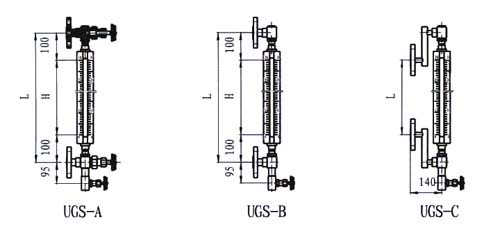

三、雙色石英管液位計外形尺寸圖：

四、雙色石英管玻璃液位計選型表：
