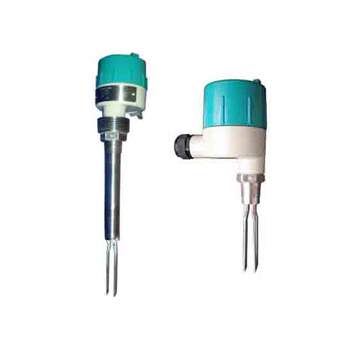

JP-UYCK音叉料位開關是一種物位控制開關，它主要是靠音叉通過震動原理來測量物位高度。通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉料位開關的叉頭與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。
音叉料位開關也常被稱作音叉物位計或者音叉物位控制器，主要是因為音叉物位計在工業中的不同環節出現，實際所起的關鍵性作用不同，人們便習慣性的叫出了許多不同稱呼。由于振幅可調，便于測量不同狀態和密度的物料，適用于各種料倉固體物料料位以及各種容器內液位的定點檢測報警或控制。
固體物料：粉煤灰、水泥、石粉、塑料顆粒、鹽、糖等。
液體介質：水、酸、堿、泥漿、燃料、油類、牛奶、酒類、飲料等
一、音叉料位開關技術指標：
1.供電電壓：直流24VDC或交流220VAC，50/60Hz；
2.功耗：直流供電時：0.25W(24V 時)；
3.交流供電時：1.5W(220V 時)；
4.工作溫度：標準型：-40～80℃；中溫型：-40～130℃；
5.環境溫度：-40～70℃；
6.工作壓力：-0.1～2.5MPa；
7.介質密度：≥0.7g/cm3；
8.液體粘度：≤10000mm2/s；
9.輸出方式：直流24V 供電時為NPN 集電極開路輸出(350mA 本安型產品≤50mA)；
10直流24V 供電時為繼電器觸點輸出(AC220V 0.5A)；
11.交流220V 供電時為兩線制輸出(帶220V，4.4W~77W 負載，不能太小，不能太大，即負；
12.載工作電流≥20mA)；
13.電氣接口：M20×1.5；
14.防爆等級：隔爆型：dIIBT4；
15.本安型：iaIIBT4；
16.防護等級：IP65；
17.過程連接：螺紋安裝、法蘭安裝；
HG20592～20635-97 DN40 以上，其他法蘭標準(如GB、JB/T、HGJ、ANSI、DIN 等)請用 戶在訂貨時注明。
18.叉體長度：128～2000mm；
19.接液材質：不銹鋼。

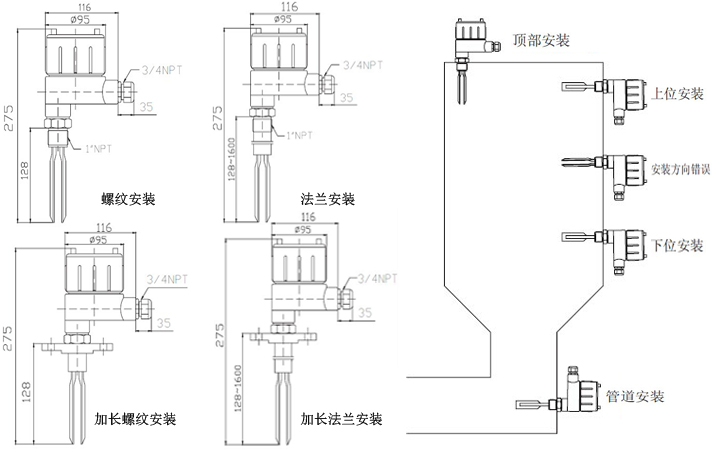

二、音叉物位開關外形尺寸圖及安裝示意圖：
三、音叉物位開關產品選型：
三、音叉物位開關產品選型：
| JP-UYCK | 音叉物位開關 | ||||
| 表殼材質 | A | 標準叉體（128mm） | |||
| B | 延長叉體（128～1600mm） | ||||
| 叉體材質 | 3 | 304不銹鋼 | |||
| 6 | 316不銹鋼 | ||||
| 安裝方式 | L | 螺紋安裝 | |||
| D | 法蘭安裝 | ||||
| 叉體加長 | 口口mm | ||||
| 其它要求 | F | 防腐型 | |||
| B | 防爆（Ex BT6） | ||||
