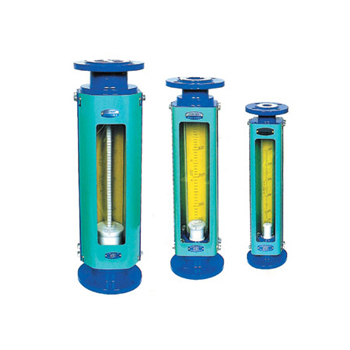

LZB/LZJ系列玻璃轉子流量計是一種變面積式流量計，它主要又一根自下而上擴大的垂直玻璃錐管和一只可隨流量大小上下移動的浮子組成。因為流經流量計的流量與浮子上升高度（亦即流量計的流量面積）之間存在一定的函數關系，浮子的高度位置可作為流量量度示值。適合測量單相非脈動流體（液體或氣體）的流量。玻璃轉子流量計廣泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。
LZB/F、LZJ/F系列耐腐玻璃轉子流量計有較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。
一、玻璃轉子流量計技術參數：
1.通徑：DN2～100mm；
2.測量范圍：水 (20℃)：1L/h～100m3/h、氣 (101325Pa，20℃)：16L/h～3000m3/h；
3.量程比：10∶1
4.精度等級：1.5級，2.5級，4級，
5.公稱壓力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；
6.工作溫度：≤120℃
7.連接方式：軟管、金屬管、法蘭(GB/T9119-2000)
8.材質說明：
（1）全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為LZB-( )B。
接液材質如需選用316，則型號為LZB-( )Bo，需定做。
如需不銹鋼內襯PTFE，則型號為LZB-( )BF(或BoF),需定做。
（2）全四氟型
基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼

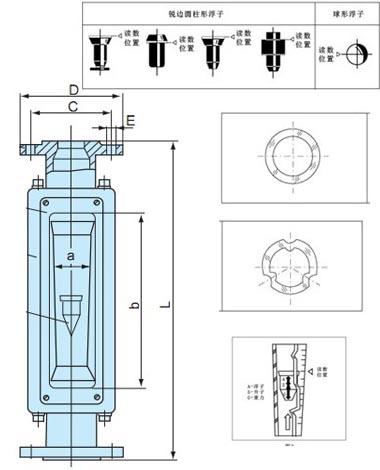

二、玻璃轉子流量計外形尺寸圖：
二、玻璃轉子流量計外形尺寸圖：
|
通徑 （DN） |
L （mm） |
C （Φ） |
D （Φ） |
 |
|||
| 4 | |||||||
| 6 | |||||||
| 10 | |||||||
| 15 | 470 | 65 | 95 | ||||
| 25 | 470 | 85 | 115 | ||||
| 40 | 570 | 110 | 145 | ||||
| 50 | 570 | 125 | 160 | ||||
| 80 | 660 | 145 | 180 | ||||
| 100 | 660 | 160 | 200 | ||||
|
三、玻璃轉子流量計流量范圍表： |
|||||||
|
口徑 （mm） |
測量范圍 |
椎管長度 （mm） |
|||||
|
水 20℃ |
空 氣 20℃，10132SPa |
||||||
| DN4 | 1～10L/h、1.6～16L/h、2.5～25L/h | 16～160L/h、25～250L/h、40～400L/h | 160 | ||||
| DN6 | 2.5～25L/h、4～40L/h、6～60L/h | 40～400L/h、60～600L/h、100～1000L/h | |||||
| DN10 |
6～60L/h、10～100L/h、 16～160L/h |
100～1000L/h、160～1600L/h、 250～2500L/h |
|||||
| DN15 | 16～160L/h、25～250L/h、40～400L/h | 0.25～2.5m³/h、0.4～4m³/h、0.6～6m³/h | 350 | ||||
| DN25 | 40～400L/h、60～600L/h、100～1000L/h | 1～10)m³/h、1.6～16m³/h、2.5～25m³/h | |||||
| DN40 | 160～1600L/h、250～2500L/h | 4～40m³/h、6～60m³/h | 430 | ||||
| DN50 | 0.4～4m³/h、0.6～6m³/h | 10～100m³/h、16～160m³/h | 450 | ||||
| DN80 | 1～10m³/h、1.6、16m³/h | 50～250m³/h、80～400)m³/h | 500 | ||||
| DN100 | 5～25m³/h、8～40m³/h | 120～600m³/h、200～1000m³/h | |||||
